Kupplungsträger Uebler

i21 Z60-DC

  • Anzahl der Fahrräder 2
  • Abklappwinkel 60 Grad
  • Faltbar

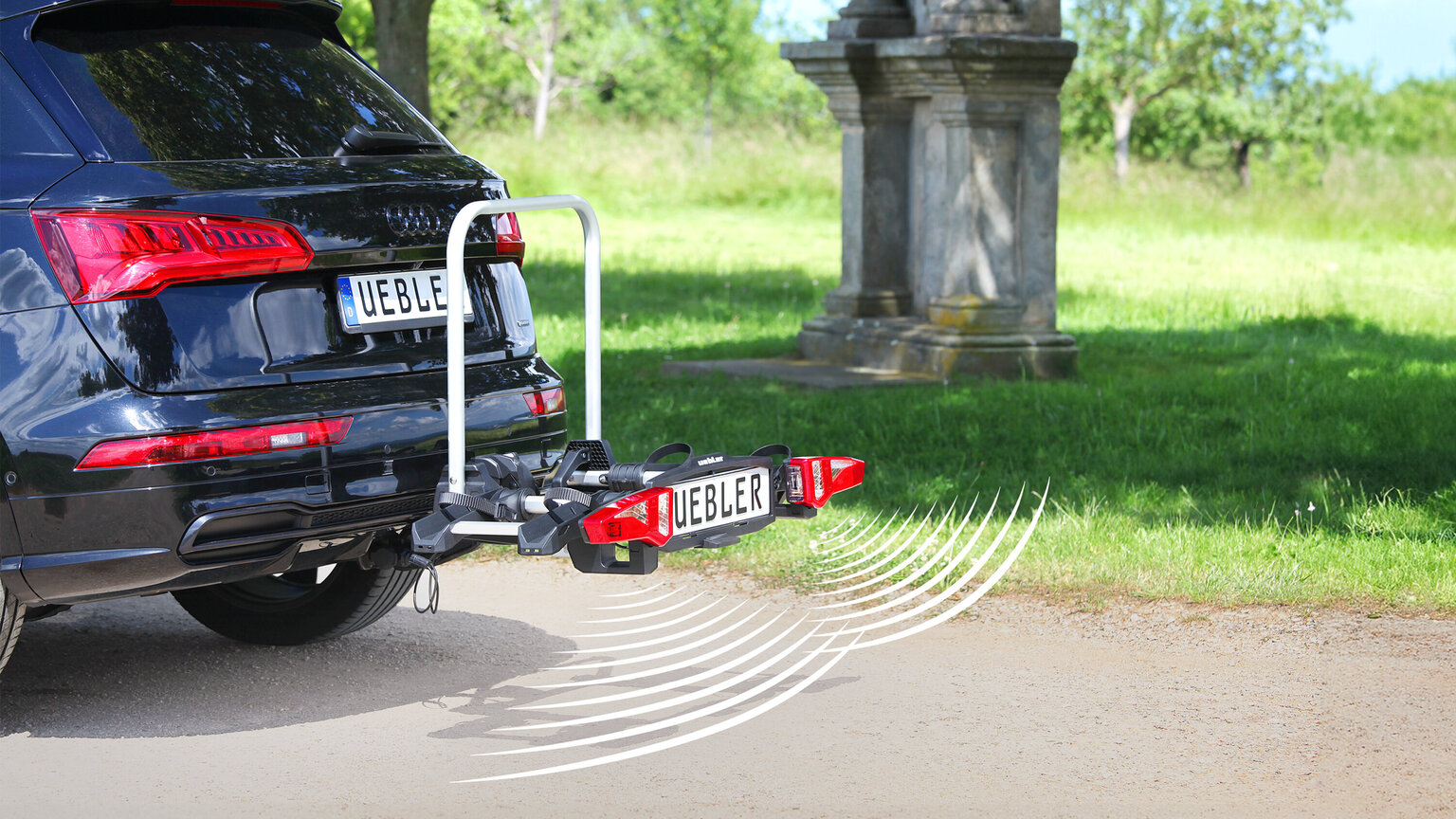

  • Einparkhilfe vorhanden
  • Einfache und kraftsparende Anbringung auf der Anhängerkupplung durch hebellosen, patentierten IQ-Schnellverschluss
  • Patentierte, abnehmbare Abstandshalter mit Einhand-Bedienung
  • Neue, extra breite Radschienen für Reifenbreiten bis 4,5 Zoll
  • Faltbare Radschienen- und Leuchteneinheit
  • Ratschensystem zur sicheren Befestigung der Räder auf der Radschiene
  • Bequemes Auslösen der Abklappfunktion mit Fußhebel
  • Schnellspannhebel zum Fixieren des breiten Trägerrahmens
  • Gleichschließende Diebstahlsicherung
  • Geringes Eigengewicht für hohen Tragekomfort und große Zuladung
  • Kleines Faltmaß
  • Extra leichte Montage
  • Werkzeuglose Montage
  • Diebstahlsicherung
  • E-Bike geeignet
Technische Daten i21 Z60-DC
Artikelnummer 18190-DC
Anzahl der Fahrräder
Wie viele Fahrräder mit dem Kupplungsträger transportiert werden können.
 2
E-Bike geeignet Ja
Abmessungen (B H T) 119 x 72 x 64 cm
Abmessungen (B H T) geklappt 61 x 20,5 x 69 cm
Gewicht 13,5 kg
Maximale Zuladung
SL = Stützlast
Die Stützlast ist ein Indikator für die Belastbarkeit der Anhängerkupplung.

Die eingetragene Stützlast ist im Fahrzeugschein unter Punkt 13 zu finden und muss zwingend eingehalten werden.

Die Stützlast ist immer Fahrzeugabhängig und kann daher von Modell zu Modell variieren.

Nicht relevant für Heckklappenträger
 Stützlast - Eigengewicht (Kupplungsträger) = max. Zuladung

Achtung: Maximale Zuladung des Kupplungsträgers beachten.
Maximale Zuladung Kupplungsträger 60 kg

(Radschienenbelastung = max. 30 kg)
Maximaler Achsabstand des Fahrrades
Beschreibt den Abstand von Vorderradnabe zu Hinterradnabe.

HINWEIS: je nach Achsabstand des Fahrrades kann es dazu kommen, dass die Nabe des Fahrrades über die Radschiene des Kupplungsträgers hinaus steht.
 130 cm
Wegklappbar auch mit Fahrrädern
60° Abklappwinkel: ausreichend für nahezu sämtliche Limousinen, Kombi`s, SUV`s.
 60 Grad
Fahrrad-Rahmendurchmesser bis 115 mm Rundrohr oder
120 x 80 mm Rechteckrohr oder
95 x 95 mm quadratisches Rohr
Fahrrad-Diebstahlsicherung / abschließbar Ja
Träger-Diebstahlsicherung / abschließbar Ja
Schienenabstand
Beschreibt generell den Abstand von Mitte Radschiene zu Mitte Radschiene.
 240 mm
Abstand Mitte Kugelkopf bis Mitte 1.Radschiene 20 cm
EuroBE / TÜV- u. DEKRA-Freigabe Ja
Maximal zulässige Fahrradreifen-Breite
HINWEIS: je nach Reifenbreite kann es dazu kommen, dass die Reifen nur auf den Kanten der Fahrradschienen aufstehen.
 3“ (ca. 7,6 cm) 4,5“ (ca. 11,5 cm)*

*mit Zahnband-Umrüstsatz (optional)
Qualitätsprodukt, hergestellt in Deutschland Ja

Montageanleitung i21 Z60-DC

Zubehör

  • Transporttasche /i-Serie für Uebler Kupplungsträger i21-Z
    Transporttasche / i-Serie i21-ZArtikelnummer 25020

    Transporttasche /i-Serie für Uebler Kupplungsträger i21-Z

  • Zahnband-Umrüstkit für Fatbikes / Serien i und F Länge 46 cm; bis 4,5“ Reifenbreite; (1 Satz = 4 Stück)
    Zahnband-Umrüstkit für Fatbikes / Serien i und FArtikelnummer 25010

    Länge 46 cm; bis 4,5“ Reifenbreite;

    (1 Satz = 4 Stück)

  • Auffahrschiene mit Überfahrschiene für Uebler Kupplungsträger der Serien i und F; faltbar; inkl. Tasche
    Auffahrschiene mit Überfahrschiene / Serien i und FArtikelnummer 19950

    Faltbar; inkl. Tasche.

Ersatzteile

  • Schelle für Abstandshalter
    Schelle für AbstandshalterArtikelnummer Art.-Nr. E1055

    19610, 19620, 19630, 19880, 19890, 19900

  • Ratsche (Schnellverschluss)
    Ratsche (Schnellverschluss)Artikelnummer E1887

    Ratsche (Schnellverschluss) einzeln

  • Zahnriemen (Schnellverschluss) Länge 360 mm
    Zahnriemen (Schnellverschluss)Artikelnummer E1888

    Länge 360 mm

  • Ratsche – komplett (Schnellverschluss) inkl. Zahnriemen 360 mm
    Ratsche – komplett (Schnellverschluss)Artikelnummer E1889

    inkl. Zahnriemen 360 mm

  • Rücklichtglas (Links)
    Rücklichtglas (Links)Artikelnummer E1872

    i21, i21 Z, i31, i31 Z, i41 S, i21-DC, i21 Z-DC, i31-DC, i31 Z-DC, i41 S-DC, F14, F24, F34

  • Rücklichtglas (Rechts)
    Rücklichtglas (Rechts)Artikelnummer E1873

    i21, i21 Z, i31, i31 Z, i41 S, i21-DC, i21 Z-DC, i31-DC, i31 Z-DC, i41 S-DC, F14, F24, F34

  • Kennzeichenträger
    KennzeichenträgerArtikelnummer E1863

    i21, i31 (nicht für DC-Varianten)

  • Leuchtenanbindung (Links)
    Leuchtenanbindung (Links)Artikelnummer E1903

    i21 Z, i31 Z, i41 S

  • Leuchtenanbindung (Rechts)
    Leuchtenanbindung (Rechts)Artikelnummer E1904

    i21 Z, i31 Z, i41 S

  • Rückleuchtenset
    RückleuchtensetArtikelnummer E1906

    inklusive Kabel und Stecker (nicht für DC-Varianten)

    i21 Z
    i31
    i31 Z
    F34

  • Ersatzschlüssel (1 Satz = 2 Stück)
    Ersatzschlüssel (1 Satz = 2 Stück)Artikelnummer E1550

    Bitte Schließungs-Nummer angeben.
