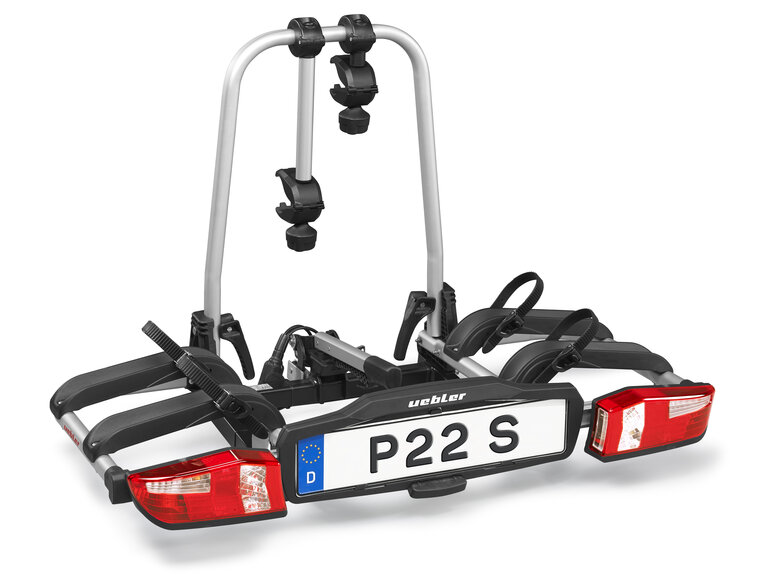

Kupplungsträger Uebler

P22 S

  • Anzahl der Fahrräder 2, auf 3 erweiterbar (Art.-Nr. 19710)
  • Abklappwinkel 90 Grad
  • Nicht Faltbar
  • Ohne Einparkhilfe
  • Stabil, sicher und praktisch
  • Patentierter Spannhebelverschluss
  • Höchst komfortables Abklappen des Trägers über ein großes Fußpedal
  • Sicheres Befördern von nahezu allen Fahrradtypen und E-Bikes
  • Geringes Eigengewicht für hohen Tragekomfort und große Zuladung
  • Abnehmbare Abstandshalter mit Einhandbedienung
  • Voreingestellter Schnellspanner zum einfachen und sicheren Verspannen des Trägerbügels
  • Ratschensystem zur optimalen Befestigung der Fahrradreifen, zentriert auf der Radschiene
  • Designleuchten Serie „Eli“, in der Breite verschiebbar
  • Gleichschließende Diebstahlsicherung
  • Extra leichte Montage
  • Werkzeuglose Montage
  • Diebstahlsicherung
  • E-Bike geeignet
Technische Daten P22 S
Artikelnummer 15800
Anzahl der Fahrräder
Wie viele Fahrräder mit dem Kupplungsträger transportiert werden können.
2, auf 3 erweiterbar (Art.-Nr. 19710)
E-Bike geeignet Ja
Abmessungen (B H T) 115 x 77 x 65 cm
Gewicht 14 kg (15 kg m. Erweiterung)
Maximale Zuladung
SL = Stützlast
Die Stützlast ist ein Indikator für die Belastbarkeit der Anhängerkupplung.

Die eingetragene Stützlast ist im Fahrzeugschein unter Punkt 13 zu finden und muss zwingend eingehalten werden.

Die Stützlast ist immer Fahrzeugabhängig und kann daher von Modell zu Modell variieren.

Nicht relevant für Heckklappenträger
35 kg ab SL 50 kg
60 kg ab SL 75 kg
Maximale Zuladung Kupplungsträger 60 kg

(Radschienenbelastung = max. 30 kg)
Maximaler Achsabstand des Fahrrades
Beschreibt den Abstand von Vorderradnabe zu Hinterradnabe.

HINWEIS: je nach Achsabstand des Fahrrades kann es dazu kommen, dass die Nabe des Fahrrades über die Radschiene des Kupplungsträgers hinaus steht.
125 cm
Wegklappbar auch mit Fahrrädern

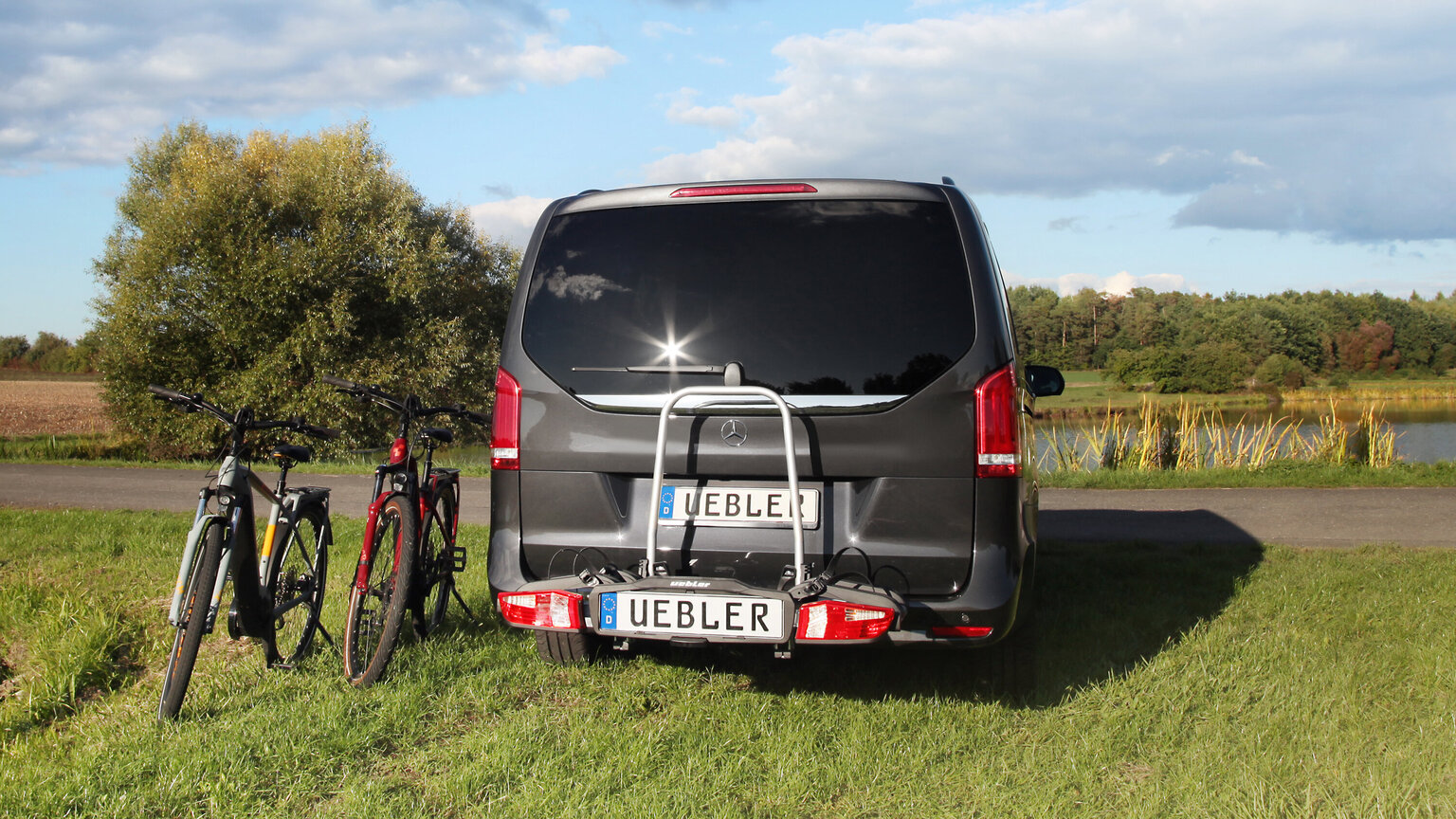

90° Abklappwinkel: besonders geeignet für Fahrzeug mit sehr tief sitzender Heckklappe (Bsp.: VW T5/T6, Caddy, Mercedes V-Klasse und ähnliche Bauarten).

Durch unterschiedliche Anhängerkupplungstypen und deren variierenden Einbausituationen ist eine Probemontage zu empfehlen, um das Öffnen der Heckklappe sicherzustellen.

ACHTUNG: bei 90° Abklappwinkel besteht je nach Lenkerbreite die Möglichkeit, dass es zu einer Kollision vom Fahrradlenker mit dem Boden kommt.
90 Grad
Fahrrad-Rahmendurchmesser bis 75 mm Rundrohr oder
75 x 45 mm Ovalrohr
Fahrrad-Diebstahlsicherung / abschließbar Ja
Träger-Diebstahlsicherung / abschließbar Ja
Schienenabstand
Beschreibt generell den Abstand von Mitte Radschiene zu Mitte Radschiene.
220 / 180 mm (2. zu 3. Rad)
EuroBE / TÜV- u. DEKRA-Freigabe Ja
Maximal zulässige Fahrradreifen-Breite
HINWEIS: je nach Reifenbreite kann es dazu kommen, dass die Reifen nur auf den Kanten der Fahrradschienen aufstehen.
2,8“ (ca. 7 cm) 4,5“ (ca. 11,5 cm)*

*mit Zahnband-Umrüstsatz (optional)
Qualitätsprodukt, hergestellt in Deutschland Ja

Montageanleitung P22 S

Zubehör

  • Erweiterungskit für 3. Rad für Uebler Kupplungsträger P22 S
    Erweiterungskit für 3. Rad / P22 SArtikelnummer 19710

    Erweiterungskit für 3. Rad für Uebler Kupplungsträger P22 S.

  • Auffahrschiene für Uebler Kupplungsträger der Serien P und X; faltbar; inkl. Tasche
    Auffahrschiene / Serien P und XArtikelnummer 19940

    Faltbar; inkl. Tasche.

  • Abstandshalter mit Zahnband für 1. Fahrrad abnehmbar; abschließbar; mit Carbonschutz; für alle Fahrradrahmen (auch Kastenrahmen) bis 120 x 80 mm
    Abstandshalter mit Zahnband für 1. FahrradArtikelnummer 19960

    Abnehmbar; abschließbar; mit Carbonschutz;
    Für alle Fahrradrahmen (auch Kastenrahmen) bis 120 x 80 mm.

  • Abstandshalter mit Zahnband für 2. Fahrrad (für 2er-Träger) abnehmbar; abschließbar; mit Carbonschutz; für alle Fahrradrahmen (auch Kastenrahmen) bis 120 x 80 mm
    Abstandshalter mit Zahnband für 2. Fahrrad (für 2er-Träger)Artikelnummer 19970

    Abnehmbar; abschließbar;mit Carbonschutz;
    Für alle Fahrradrahmen (auch Kastenrahmen) bis 120 x 80 mm.

  • Abstandshalter mit Zahnband für 3./4. Fahrrad (von Rad zu Rad) abschließbar; mit Carbonschutz; für alle Fahrradrahmen (auch Kastenrahmen) bis 120 x 80 mm
    Abstandshalter mit Zahnband für 3./4. Fahrrad (von Rad zu Rad)Artikelnummer 19990

    Abschließbar; mit Carbonschutz.
    Für alle Fahrradrahmen (auch Kastenrahmen) bis 120 x 80 mm.

  • Zahnband-Umrüstkit für Fatbikes für die Serien X und P Länge 46 cm; bis 4,5“ Reifenbreite; (1 Satz = 4 Stück)
    Zahnband-Umrüstkit für Fatbikes / Serien X und PArtikelnummer 19870

    Länge 46 cm; bis 4,5“ Reifenbreite;

    (1 Satz = 4 Stück)

  • Abschließbare Knebelmutter
    Abschließbare KnebelmutterArtikelnummer 19640

    Diebstahlsicherung für Abstandshalter (1 Stück)

  • Abschließbare Knebelmutter
    Abschließbare KnebelmutterArtikelnummer 19650

    Diebstahlsicherung für Abstandshalter (1 Satz = 2 Stück)

Ersatzteile

  • Schelle für Abstandshalter
    Schelle für AbstandshalterArtikelnummer Art.-Nr. E1055

    19610, 19620, 19630, 19880, 19890, 19900

  • Ratsche (verschraubt)
    Ratsche (verschraubt)Artikelnummer E1875

    Ratsche (verschraubt) einzeln

  • Zahnriemen (verschraubt) Länge 360 mm
    Zahnriemen (verschraubt)Artikelnummer E1642

    Länge 360 mm

  • Zahnriemen (verschraubt) Länge 460 mm
    Zahnriemen (verschraubt)Artikelnummer E1861

    Länge 460 mm

  • Ratsche – komplett (verschraubt) inkl. Zahnriemen 360 mm
    Ratsche – komplett (verschraubt)Artikelnummer E1876

    inkl. Zahnriemen 360 mm

  • Kennzeichenträger
    KennzeichenträgerArtikelnummer E1639

    X21 S, X31 S, P22 S, P32 S, F22, F32, F32 XL, F42

  • Rücklichtglas (Links)
    Rücklichtglas (Links)Artikelnummer E1636

    X21 S, X31 S, P22 S, P32 S, F22, F32, F32 XL, F42

  • Rücklichtglas (Rechts)
    Rücklichtglas (Rechts)Artikelnummer E1637

    X21 S, X31 S, P22 S, P32 S, F22, F32, F32 XL, F42

  • Rueckleuchtenset
    RückleuchtensetArtikelnummer E1672

    inklusive Kabel und Stecker.

    P22 S

  • Ersatzschlüssel (1 Satz = 2 Stück)
    Ersatzschlüssel (1 Satz = 2 Stück)Artikelnummer E1550

    Bitte Schließungs-Nummer angeben.

  • Fußhebel für KupplungsträgerArtikelnummer Art.-Nr. E1662
